以太网防雷保护及静电防护方案

2020-08-13

一、方案背景


以太网技术具有简单、高效和低成本等特点,并随着近几年的以太网突飞猛进的发展,以太网承载的业务种类越来越多,以太网的带宽及速率也得到了飞速的发展。由于接口速率高,以太网对电路保护设计有着更高的要求。以太网线缆位于室外直接遭受雷击损害的概率更大,因此必须加强其接口的浪涌防雷设计。加强对保护器件的选型控制,有助于提升方案整体的防护等级。在硕凯电子以太网防雷保护及静电防护方案中,主要采用陶瓷气体放电管和瞬态抑制二极管两种保护元件,能满足以太网防雷及防静电的需求,同时又不会影响数据传输:


二、硕凯防护电路图:


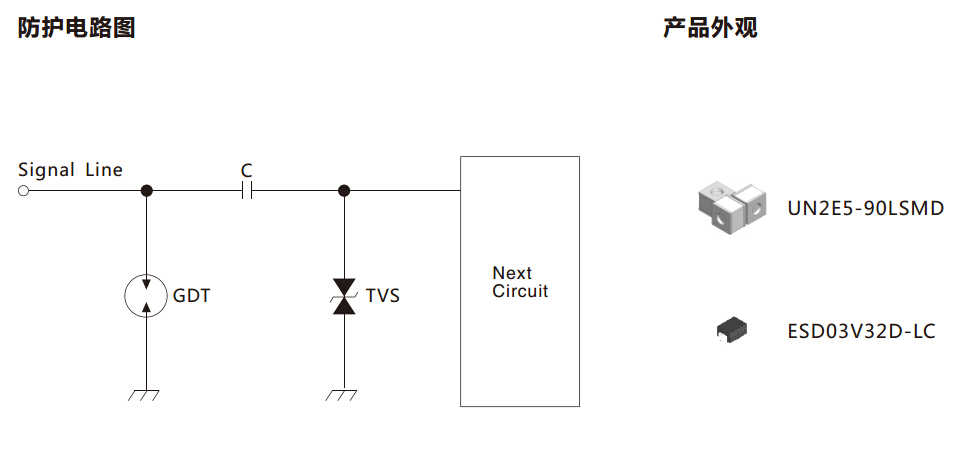

以太网防护方案


使用硕凯器件:


陶瓷气体放电管:


GDT【UN1206-200ASMD】直流标称电压200±30%V,冲击电流(8/20μs)0.5KA,电容值<0.5pF,电阻>100MΩ


GDT【UN1812-90CSMD】直流标称电压90±20%V,冲击电流(8/20μs)2.0KA,电容值<1.0pF,电阻>1GΩ


瞬态抑制二极管:


TVS【ESD03V32D-LC】Vrwm:3.0V,Vb:4.0V,防静电能力(接触/空气):8KV/15KV,结电容(f=1MHz):1.2pF,封装:SOD-323


三、方案应用:


1.工业/家用电脑/笔记本


2.交换机/路由器


3.枪机设备


4.网络打印机


5.机顶盒


6.智能交通系统


7.其他含以太网端口设备


四、方案说明及注意事项:


1.此方案采用GDT在变压器前端做共模(八线)浪涌防护。


2.网络变压器后级用体积小,结电容低的TVS吸收差模能量,该TVS反应时间快,兼顾防护静电功能。


3.符合802.11电气标准。


4.满足IEC61000-4-5、GBT17626.5等浪涌测试标准。


5.满足IEC61000-4-2、GBT17626.2等静电测试标准。
