移动基站大多建于地势高处,如高山、郊区、建筑物上,基站天线往往高出建筑物已有的防雷接闪器,成为雷击高发点。所以,对移动基站的防雷不仅要考虑直击雷的防护,还要考虑对雷电感应的防护,尤其是雷电波通过电源线等入侵到设备内部产生的感应过电压波和雷电电磁脉冲。下面为防雷专家硕凯电子设计的DC-48V基站电源防护方案:


一、应用背景


1.全球气候变暖,雷雨天气增多


2. -DC48基站电源线从机房拉到射频单元RRU上,走线较长,易被雷电干扰


3.需做差模20KA,共模20KA的高浪涌防护


4.传统方案体积大或成本高


二、防护方案与硕凯器件




陶瓷气体放电管(GDT)


GDT1【UN2E8-600H5SMD】直流标称电压大于600,冲击电流(8/20μS)20KA,电容值<1pF,电阻值>1GΩ


GDT2【UN2E8-90HSMD】直流标称电压90±20%V,冲击电流(8/20μS)20KA,电容值<1pF,电阻值>1GΩ


压敏电阻(MOV)


MOV【14D820K】压敏电压(at1mA):74V-90V,突波电流耐量(8/20μS):4500A,最大抑制电压(at5A):135V


三、方案应用

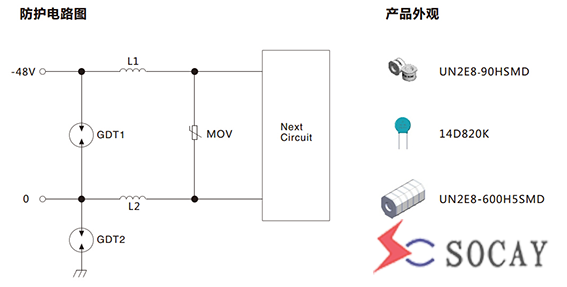

基站-48V电源


四、方案说明与注意事项


1.此方案后级采用反应时间很快,残压较低的MOV


2.前级采用通流量大,断续流能力强,残压低的贴片GDT1


3.中间用6μH~10μH电感L1,L2做退耦,驱动GDT1泄放大电流


4.此电源方案满足I EC61000-4- 5、GBT17626. 5等浪涌测试标准
