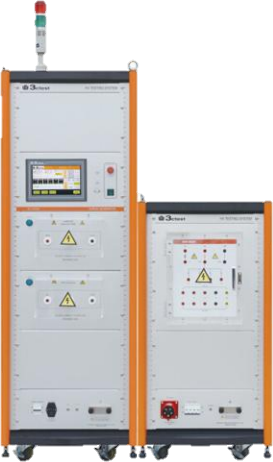

智能多功能雷击浪涌测试系统

>模拟雷电瞬变引起的浪涌冲击抗干扰测试
>最高电压达20KV,电流达20KA
>可更换雷击浪涌模块,输出多种波形
>RS232通讯接口,可实现远程控制
>PLC控制,全自动控制系统

  • >测试量级:

    >1.2/50μs-8/20μs雷击测试系统

    输出开路:20KV±10%

    输出短路:10kA±10%

    输出虚拟内阻:2Ω


    >10/700μs-5/320μs雷击测试系统

    输出开路:10KV±10%

    输出短路:250A±10%

    输出虚拟内阻:40Ω


    >8/20μs测试系统

    充电电压:10KV±10%

    输出电流:20KA±10%

    输出虚拟内阻:0.5Ω


    >10/350μs直击雷测试系统

    充电电压:10KV±10%

    输出电流:750A±10%

    输出虚拟内阻:13Ω


    >10/1000μs测试系统

    充电电压:10KV±10%

    输出电流波:250A±10%

    输出虚拟内阻:40Ω

  • >适用标准:

    IEC 61000-4-5

    GB/T 17626.5


  • >应用:

    用于模拟由于雷电瞬变引起的浪涌冲击抗干扰测试,适用于通讯、电源、安防、医疗、工业、消费电子等领域的浪涌测试需求。
