一、汽车电子面临的过压威胁分析‌

  1.负载突降(Load Dump)‌：交流发电机运行时突然断开电池连接，产生40-120V、持续数百毫秒的高能脉冲。

2.抛负载(Load Dump)‌：瞬间断开大功率负载产生60-150V瞬态电压。

3.反向电池(Reverse Battery)‌：电池反接导致-12V至-24V反向电压。

4.跳变启动(Cranking Transients)‌：启动电机时电压跌落到4-6V后反弹至40-50V。

5.静电放电(ESD)‌：人体接触产生的±15kV静电脉冲。

二、TVS二极管在汽车保护电路中的优势‌

相较于传统的压敏电阻和陶瓷气体放电管，TVS二极管在汽车应用中具有：

1.响应速度‌：皮秒级响应，远超气体放电管的微秒级延迟。

钳位精度‌：精确的雪崩电压确保被保护IC始终处于安全区。

2.使用寿命‌：无损耗机制，满足汽车10-15年寿命要求。

温度特性‌：-55℃至+175℃宽温范围覆盖汽车级要求。

3.封装尺寸‌：SMC/DO-214AA等小型化封装适应高密度PCB设计。

三、典型汽车应用电路设计‌

3.1 电源输入端防护方案

‌蓄电池正极 → 60A保险丝 → TPSMEJ33CA(TVS) → 47μH电感 → ECU电源芯片

                     ↓

               底盘接地

TVS击穿电压：36.7V-40.6V

最大钳位电压：58.1V@15.7A

持续工作电压：33V

3.2 CAN总线保护电路

CAN_H → 120Ω → TPSMEJ33CA → CAN控制器

              ↓

             GND

CAN_L → 120Ω → TPSMEJ33CA → CAN控制器

               ↓

               GND

3.3 传感器接口保护‌

氧传感器、转速传感器等模拟信号接口：

每个信号线对地并联双向TVS

差分信号线间增加TVS实现共模+差模防护

配合π型滤波器形成多级保护

四、关键参数选型指南‌

工作电压选择‌：Vrwm ≥ 1.2×最大正常工作电压

12V系统：选择22-24V TVS

24V系统：选择33-36V TVS（此文档选TPSMEJ33CA）

48V混动系统：选择58-70V TVS

钳位电压计算‌：

Vclamp = Vbr + (Ipp × Rd)

其中：Vbr-击穿电压，Ipp-峰值脉冲电流，Rd-动态电阻

能量耐受评估‌：

依据ISO 7637-2标准测试脉冲1/2/3a/3b/5a

按照ISO 16750-2进行负载突降测试

五、实车测试验证数据‌

在某车型ECU模块改进中：

原方案‌：压敏电阻+自恢复保险丝

现方案‌：单颗TPSMEJ33CA TVS二极管

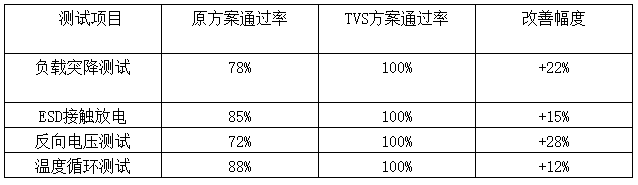

测试结果对比‌：

六、安装设计规范‌

布局要求‌：

TVS距被保护IC引脚距离＜2cm

接地路径阻抗＜10mΩ

避免保护器件与被保护器件间存在过孔

热设计考虑‌：

瞬态功率：Pp = Vclamp × Ipp

持续功率：0.4W(需考虑环境温度降额)

推荐使用镀铜厚度≥2oz的PCB

线束设计‌：

电源线采用双绞线减少环路面积

接地线截面积≥2.5mm²

屏蔽层360度端接至底盘接地

七、符合的汽车标准认证‌

AEC-Q101认证(汽车级可靠性)

ISO 7637-2(道路车辆传导瞬态干扰)

ISO 16750-2(道路车辆电气环境条件)

LV 124(德国汽车制造商电气标准)

结论‌

TVS(TPSMEJ33CA)二极管凭借其卓越的响应特性、精确的钳位性能和汽车级可靠性，已成为现代汽车电子系统过压保护的优选方案。通过科学的参数选型和合理的电路设计，可构建满足各类汽车电子标准要求的完整防护体系，确保车辆电子系统在全生命周期内的稳定运行。
