一、应用背景

1．全球气候变暖，雷雨天气增多

2．电源雷击损坏后，危害大

3．电源雷击损坏后，维修成本高

4．高浪涌防护设备成为行业趋势

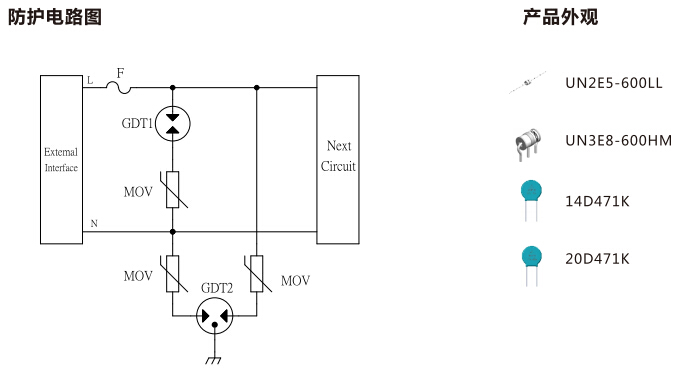

二、防护方案与硕凯器件

陶瓷气体放电管

GDT【UN2E5-600LL】直流标称电压600±20%V，冲击电流（8/20μS）5KA，电容值＜1pF，电阻值＞1GΩ,防护等级为中防护级别

GDT【UN3E8-600HM】直流标称电压600±20%V，冲击电流（8/20μS）20KA，电容值＜1.5pF，电阻值＞1GΩ，防护等级为高防护级别

压敏电阻

MOV1/MOV2/MOV3【14D471K】压敏电压（at1mA）：423V-517V，突波电流耐量（8/20μS）：4500A，最大抑制电压（at5A）：775V，防护等级为中防护级别

MOV1/MOV2/MOV3【20D471K】压敏电压（at1mA）：423V-517V，突波电流耐量（8/20μS）：6500A，最大抑制电压（at5A）：775V，防护等级为高防护级别

三、方案应用

1、LED 路灯电源

2、交换机电源

3、空调电源

4、逆变器电源

5、电脑电源

6、电磁炉/电饭煲

7、其它AC94V-AC264V 电源

四、方案说明与注意事项

1、此电源方案满足IEC61000-4-5、GBT17626.5 等浪涌测试标准

2、在差模保护中，GDT与MOV搭配使用，可延长MOV使用寿命

3、在共模保护中，GDT与MOV搭配使用，阻止MOV的漏电流流到设备外壳，满足安规要求

4、此电源方案可通过1.2/50μS-8/20μS 组合波差模、共模浪涌测试
