一、应用背景

    1、RS485/232走线很长，易有过压现象

    2、RS485/232走线置于室外，易受雷击

    3、RS485/232走线易受其他线路干扰

二、防护方案与硕凯器件

半导体放电管（TSS）

TSS 【P0080SB】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：50mA，Co：20-150pF，耐10/700μs电压击穿能力：4kV

TSS【P0080SC】Vdrm：6V；Vs：25V；Vt：4V；Idrm：5μA，Is：800mA，It：2.2A；Ih：50mA，Co：20-150pF，耐10/700μs电压击穿能力：6kV

三、方案应用

    1、监控/安防系统

    2、门禁系统

    3、铁路信号控制灯

    4、智能交通系统

    5、电表/水表/仪器仪表

    6、光端机

四、方案说明与注意事项

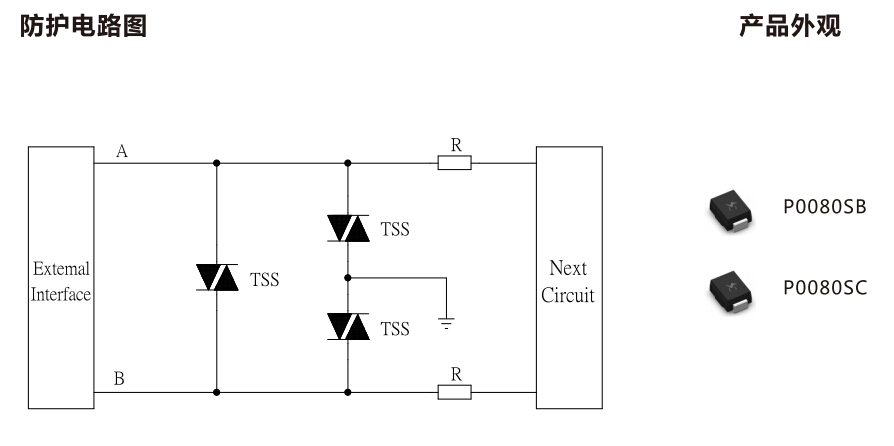

    1、本方案采用残压很低的TSS，有效保护了RS485/232芯片，满足IEC61000-4-5、GBT17626.5等浪涌标准

    2、方案中的TSS反应时间为ns级，既可防浪涌，又可防静电，满足IEC61000-4-2、GBT17626.2等静电标准

    3、方案中的TSS结电容小，信号无衰减，不影响控制线的传输

    4、本方案在差模，共模均采用的是同型号的TSS，防护无死角

5、可通过10/700μs（等效内阻40ohm）浪涌测试，静电测试，具体防护等级请参考电路防护图及TSS的具体参数。

了解更多半导体放电管型号及应用，请直接进入硕凯电子网址谘询在线客服http://www.socay.com/
