雷击浪涌试验与雷击浪涌保护器件

2020-08-12

雷击浪涌试验是对电子和电气设备的供电电源端口、信号和控制端口在受到浪涌(冲击)干扰时的性能进行评定。其目的是评定设备在遭受来自电力线和互联线上高能量浪涌(冲击)骚扰时产品的性能。


雷击浪涌试验有共模和差模两种。因此浪涌吸收器件的使用要考虑到与试验的对应情况。为保证使用效果,浪涌吸收器件要用在进线入口处。由于浪涌吸收过程中的di/dt特别大,在器件附近不能有信号线和电源线经过,以防止电磁耦合将干扰引入信号和电源线路。


此外,浪涌吸收器件的引脚要短;吸收器件的吸收容量要与浪涌电压和电流的试验等级相匹配。


雷击浪涌试验的最大特点是能量特别大。所以采用普通滤波器和铁氧体磁芯来滤波、吸收的方案基本无效;必须使用气体放电管、压敏电阻、矽瞬变电压吸收二极管和半导体放电管等专门的浪涌保护器件才行。浪涌抑制器件的一个共同特性就是阻抗在有浪涌电压与没浪涌电压时不同。正常电压下,它的阻抗很高,对电路的工作没有影响;当有很高的浪涌电压加在它上面时,它的阻抗变得很低,将浪涌能量旁路掉。这类器件的使用方法是并联在路线与参考地之间,当浪涌电压出现时,迅速导通,以将电压幅度限制在一定的值上。压敏电阻、瞬态抑制二极管和气体放电管具有不同的伏安特性,因此浪涌通过它们时发生的变化不认同。

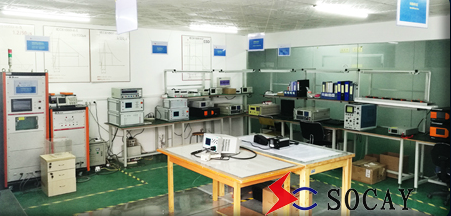

浪涌防护专家硕凯电子EMC实验室提供免费的场地和设备可供客户进行雷击浪涌测试,专业FAE工程师在旁进行技术指导和浪涌保护器件选型帮助,了解更多雷击浪涌保护方案及器件,请直接进入硕凯电子网址谘询在线客服http://www.socay.com/。
