USB Type-C接口静电防护方案

2020-05-20

USB Type-C接口的命名原语USB Type-C连接器,这是一种坚固的易于使用的接口。支持正反插,方便快捷。支持超高速率通信功能和功率输出。最大传输速率10Gbits/S,最大输出功率100W,最大电流5A。大小8.3mm X 2.5mm。

具有很好的技术兼容性:(1)纵向兼容(与老设备的兼容性):与USB2.0简单兼容,低成本转换;(2)横向兼容(与其它协议的兼容性):可以将DP,MHL,Audio信号全部重新配置,共用接口。


一、应用背景

Type-C接口的工作特性意味它需要支持热插拔动作,因此更容易受人体静电放电的伤害,其内部是高集成度的芯片,静电放电的伤害会使接口变得更加脆弱。同时,Type-C接口拥有更高的数据传输速率,对数据传输容错率有更严格的要求。针对这种静电防护需求及实际电路环境硕凯电子设计了USB Type-C接口静电防护方案,下面小编为您介绍方案的具体内容:

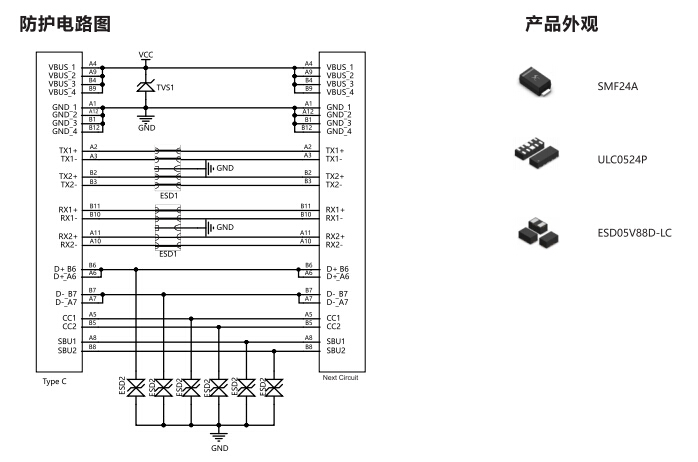

二、防护方案与硕凯器件




瞬态抑制二极管(TVS)

TVS【SMF24A】Vbr:26.7-29.5V;Ir:5μA;Vrwm:24.0V,Ipp:5.14A;Vc (V) :38.9V;封装:SOD-123


静电二极管(ESD)

ESD【ULC0524P】Vrwm:5.0V;Vb:6.0V;防静电能力(接触/空气):8KV/15KV;结电容(f=1MHz):0.8pF;封装为DSON-10

ESD【ESD05V88D-LC】Vrwm:5.0V;Vb:6.0V;防静电能力(接触/空气):8KV/15KV;结电容(f=1MHz):0.3pF;封装为SOD-882


三、方案应用

1.手机

2.手提电脑

3.平板

4.其他含Type-C端口设备


四、方案说明与注意事项

1.在Type-c接口的电源部分,用一颗大通流的TVS对地做浪涌和静电防护

2.信号部分用了阵列式ESD,体积小,节约PCB空间,便于设计

3.采用低容值ESD器件,满足高速传输要求
